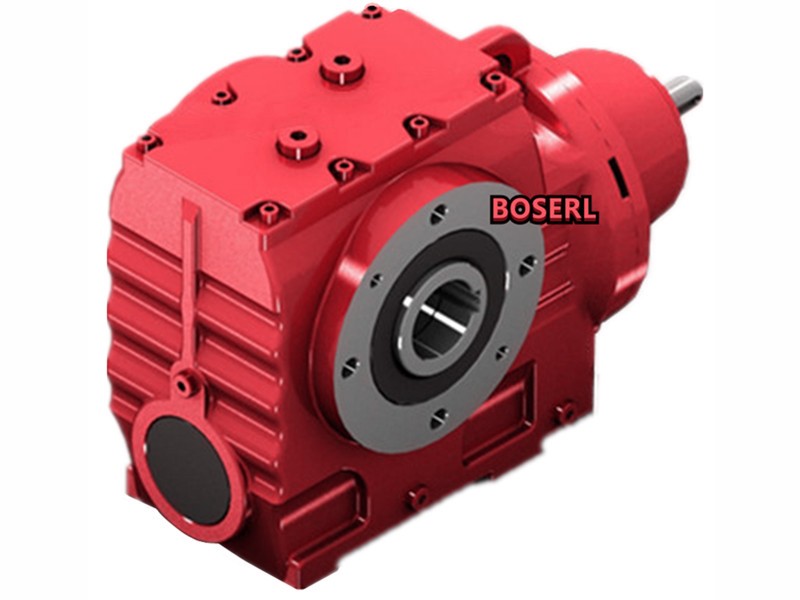

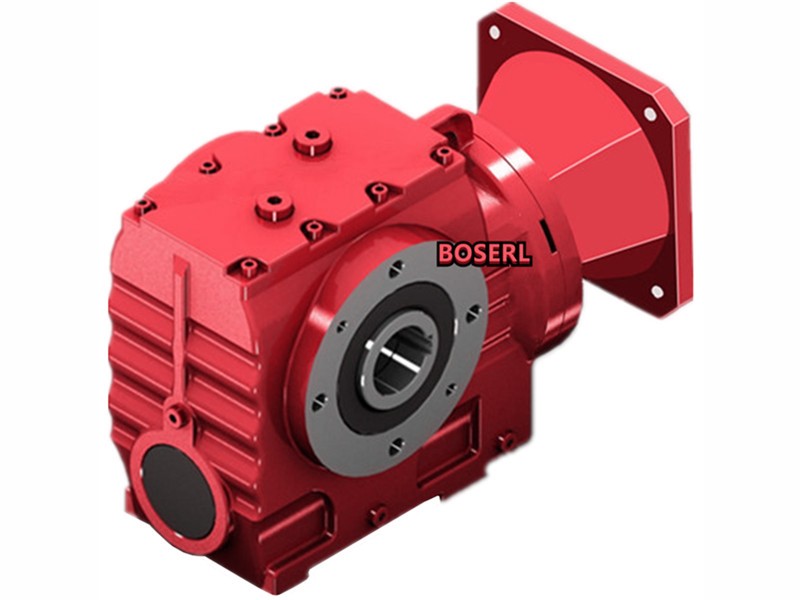

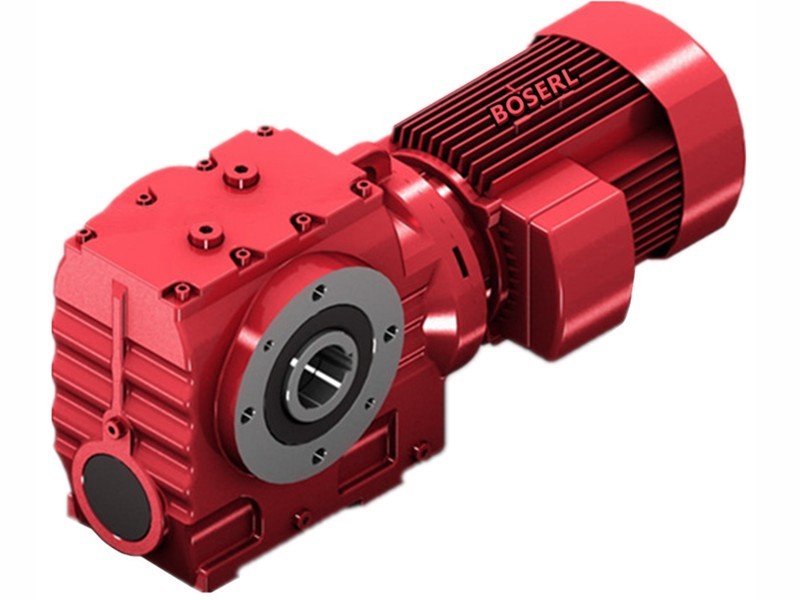

SA47齒輪減速機

訂購熱線：13360667204

詳細信息

SA47齒輪減速機重量：

SA47齒輪減速機重量	SA47齒輪減速機配電機重量
SA47齒輪減速機重量	SA47-0.12KW	SA47-0.18KW	SA47-0.25KW	SA47-0.37KW	SA47-0.55KW	SA47-0.75KW	SA47-1.1KW	SA47-1.1KW
9Kg	14.5Kg	15Kg	19Kg	19.5Kg	24Kg	25Kg	29Kg	32Kg

SA47齒輪減速機潤滑油：

SA47齒輪減速機潤滑油類型有礦物油，合成油，齒輪油。

SA47齒輪減速機潤滑油類型	SA47齒輪減速機不同安裝方式的潤滑油加注量(升)
SA47齒輪減速機潤滑油類型	M1	M2	M3	M4	M5	M6
合成油	0.40升	0.80升	0.7/0.9升	1.00升	0.80升	0.80升

SA47齒輪減速機電機電流：

功率	空載電流	允許電流泄漏值	負載電流	額定電流
100W	0.38A	10mA	0.5A	0.5\0.87
180W				0.65\1.13
200W	0.55A		0.75A	0.8\1.39
250W	0.55A		0.9A	0.9\1.56
370W	0.9A		1.3	1.1\1.9
400W	0.9A		1.36A	1.4\2.4
400W	1.0A		1.45A	1.4\2.4
400W	0.8A		1.2A	1.2\2.1
550W	1.05A		1.7A	1.8\2.6
750W	1.83A		2.25A	2.25\3.9
750W	1.13A		2.15A	2.2\3.8
1100W	1.6A		2.7A	2.6\4.5
1100W	2			4.5
	1.3			2.6
	1.2			2.4
	1.1			2.25
	2.2			4.4
	1.2			2.4
	1.1			2.1
	1.0			2
			2.7
1500W	1.5A		3.2A	4.0\6.9
1500W	1.7A		3.82A	3.8\6.6
1500W	1.94A		4.0A	4.0\6.9
2200W	3.3A		5.6A	5.5\9.5
2200W	2.5A		5.4A	5.5\9.5
3000W	2.7A		5.8A	7.5\13
3700W	3.5A		9.2A	9.2\15.9
5500W	4.7A		13.5A	13.5\23.5
7500W	6.0A		15.0A	15.0\26.0
4000W	4.0A		9.0A	9.6\16.6
5500W	5.7A		13.5A	13.5A
7500W	5.5A		15.0A	15.0A
5500W	9A		22A	22A
	9A		20A	21A
	4.7A		11.6A	12A
	4.3A		10.6A	10.6A
	3.7A		22A	9.2A
7500W	5.5A		15.7A	15A
	12A		26A	26A
	5.3		14.4	14.4
	5		13.6	13.6
	4.7		12.4	12.4
11KW	11.2	20mA	23	23A
11KW	19.3		40	40
15kw	13.5		31.5	31.5A
15kw	23.3		54.6	54.6
18.5KW	15.7		37	37
18.5KW	27.1		64.1	64.1
22KW	17		43	43
22KW	29.4		74.5	74.5
24KW	18		47.7	47.7
30KW	15		57	57
30KW	25.9		98.7	98.7

質量好的SA47齒輪減速機：檢驗項目自鎖減速機

1.SA47齒輪減速機機械性能檢測：振動、噪音異響速比軸跳動外觀型號氣密性；

2.SA47齒輪減速機電器性能檢驗：漏電、電流平穩性空載電流；

3.SA47齒輪減速機裝箱檢驗：減速機配套附件說明書、合格證。伺服電機連接減速機

SA47齒輪減速機鎖緊盤清潔潤滑：

帶鎖緊盤的空心軸減速器，在不裝入軸的情況下擰緊拉緊螺釘可能造成空心軸變形。可能造成財產損失！只能通過安裝的軸擰緊拉緊螺釘。將鎖緊螺栓松開幾扣（不要全部松出）。


采用通用溶劑小心拭去空心軸孔和輸入軸上的油脂。


除去空心軸以及用戶實心軸上的油污，在輸入軸襯套的位置上涂上潤滑劑。鎖緊盤的夾緊區域必須保持清潔，不粘油脂！因此，不得將潤滑油直接涂覆在襯套上。因?yàn)?，套裝輸入軸時，潤滑劑可能滲入鎖緊盤的夾緊區域。


裝上輸入軸，注意保證鎖緊盤的外圈相互平行。對于帶軸肩的減速器箱體；將鎖緊盤安裝于軸肩的擋塊處。對于無軸肩的減速箱；將鎖緊盤安裝于距離減速箱1到2 mm 的位置處。用扭力扳手依次（不可交叉）上緊拉緊螺釘，擰緊時扳手要擰多次。精確的擰緊扭矩在鎖緊盤上顯示。安裝后檢查鎖緊盤之間的余隙是否大于0mm。在空心軸外側鎖緊盤的位置涂上油脂以避免腐蝕。

SA47齒輪減速機選型參數：

SA47齒輪減速機速比	201比，184.8比，158.12比，137.05比，128.10比，110.73比，94.08比，84.00比，71.75比，69.39比，67.20比，63.80比，56.61比，54.59比，47.32比，44.22比，38.23比，32.48比，29.00比，24.77比，23.20比，20.33比，19.54比，17.62比，16.47比，14.24比，12.10比，10.80比，9.23比，8.64比，7.28比，6.83比。
SA47齒輪減速機輸出轉數	7轉，7.6轉，8.9轉，10轉，11轉，13轉，15轉，17轉，20轉，21轉，22轉，25轉，26轉，30轉，32轉，37轉，43轉，48轉，57轉，60轉，69轉，72轉，79轉，85轉，98轉，116轉，130轉，152轉，162轉，192轉，205轉。（以上轉數均為四級電機算出的，可用2P,6P,8P計算，也可以用變頻電機調速，當需要特別低速輸出時，可選擇R系列減速機作為S系列減速機的輸入）
SA47齒輪減速機配電機	可與三相,直流,變頻,剎車,防爆,伺服,交流,單相電機SA47與0.12KW，SA47與0.18KW，SA47與0.25KW，SA47與0.37KW，SA47與0.55KW，SA47與0.75KW，SA47與1.1KW，SA47與1.5KW。
SA47齒輪減速機負載扭矩	170N.m，168N.m，167N.m，155N.m，165N.m，152N.m，110N.m，144N.m，109N.m，103N.m，78N.m。（以上扭矩均為四級電機得出扭矩，需要比上面更大的扭矩，可把電機功率加大，減速機型號加大，或者選擇跟R系列減速機組合使用）

SA47齒輪減速機銘牌含義：

SA47-BVPEJ18.5KW-4P-93.19-M1-270°

：系列代號

：減速機規格代號

B：電機

VPEJ：變頻剎車電機

18.5KW：電機功率

4P：電機級數

93.19：減速機傳動比

M1：減速機安裝位置

270°：接線盒位置
